Управление ЖК дисплеем с помощью функций CodeVisionAVR. Работа с ЖК индикатором на отладочной плате STM32L-Discovery Технология изготовления ЖК

Работа с дисплеем 16x2 на контроллере HD44780 в Bascom-AVR

Жидкокристаллические дисплеи на контроллере HD44780 (а также совместимом с ним KS0066) очень распространены благодаря простому методу работы с ними, а так же небольшой цене. В зависимости от исполнения дисплея, они позволяют выводить от 8-и до 40-ка символов в каждой строке, строк может быть одна, две или четыре. Чаще всего встречаются 8*2 (восемь символов*две строки), 16*2 и 20*4.

Для примера рассмотрим распиновку индикатора 16*2 (у всех дисплеев на контроллере HD44780 она похожа)

У каждого дисплея на контроллере HD44780 для подключения имеется 14 выводов + 2 вывода для подсветки (если она имеется):

1. Земля, GND
2. Напряжение питания, Vcc (+5V)
3. Настройка контрастности, Vo
4. Выбор регистра, R/S
5. Чтение/запись, R/W
6. Сигнал разрешения чтения/записи, E
7. Bit 0, D0
8. Bit 1, D1
9. Bit 2, D2
10. Bit 3, D3
11. Bit 4, D4
12. Bit 5, D5
13. Bit 6, D6
14. Bit 7, D7
15. Питание подсветки для дисплеев с подсветкой, LED +
16. Питание подсветки для дисплеев с подсветкой, LED -

Данные в дисплей загружаются по шине данных (D0-D7), при этом контроллер поддерживает как 8-и, так и 4-х битное подключение. 4-х битное подключение экономит ножки микроконтроллера и чаще всего достаточно для многих задач (при 8и битном подключении можно быстрее загружать данные в контроллер дисплея, но нам пока это ни к чему, поэтому не будем его рассматривать). Для 4-х битного подключения используются 4 последних бита шины (D4-D7).

В качестве примера будем использовать дисплей 20х4, подключенный к микроконтроллеру ATmega8 по 4х битному интерфейсу по схеме ниже

Дисплей требует для питания 5 вольт, делителем на резисторе R1 настраивается контрастность отображаемых символов, вывод R/W подключается к земле (т.е. выбрана постоянная запись в дисплей). Подключать оставшиеся выводы можно к любым свободным ножкам микроконтроллера. Конфигурация ножек для подключения дисплея у микроконтроллера ATmega8 будет выглядеть следующим образом:

$regfile = "m8def.dat"
$crystal = 1000000 "частота работы 1 МГц

Config Lcd = 20 * 4

Config Lcdpin = Pin , Db4 = PortB . 3 , Db5 = PortB . 2 , Db6 = PortB . 1 , Db7 = PortB . 0 , E = PortB . 4 , Rs = PortB . 5

CLS - очистка дисплея

LCD - вывести данные на дисплей (пример: Lcd "Hello world" выведет надпись Hello world )

А теперь напишем вот такую небольшую программку, которая выведет надпись на дисплей:

$regfile = "m8def.dat" "выбранный тип микроконтроллера
$crystal = 1000000 "частота работы 1 МГц

Config Lcd = 20 * 4 "указываем какой у нас дисплей
"и конфигурируем ножки для подключения
Config

Cursor Off
Cls "очистим дисплей

Lcd "LCD 20*4 HD44780"
Locate 2 , 8 "переводим курсор на вторую строку, восьмое знакоместо
Lcd "сайт" "выводим текст

End

в результате на дисплее получим следующее:

Также в Bascom-AVR есть еще несколько дополнительных команд для работы с дисплеями:

HOME - также возвращает курсор на верхнюю строчку, но в отличии от команды UPPERLINE эта команда может принимать дополнительные значения: если после нее поставить букву L , T или F то курсор переместится в начало строчки, название которой начинается с соответствующей буквы (пример: для того чтобы переместить курсор в начало третьей строки, нужно написать команду HOME T )

пример кода для вывода информации на дисплей с использованием этих команд:

$regfile = "m8def.dat" "выбранный тип микроконтроллера
$crystal = 1000000 "частота работы 1 МГц

Config Lcd = 20 * 4 "указываем какой у нас дисплей
"и конфигурируем ножки для подключения
Config Lcdpin = Pin , Db4 = Portb . 3 , Db5 = Portb . 2 , Db6 = Portb . 1 , Db7 = Portb . 0 , E = Portb . 4 , Rs = Portb . 5

Cursor Off "выключим отображение курсора
Cls "очистим дисплей

Lcd "*** HD44780 LCD ***" "выводим текст в первой строке
Lowerline "переходим на вторую строку
Lcd "Line number 2" "выводим текст
Thirdline "переходим на третью строку
Lcd "AaBbCcDdEeFfGgHfIiJj" "выводим на третьей строке
Fourthline "переходим на четвертую строку
Lcd "1234567890" "печатаем на четвертой строчке

End "конец программы

и пример того как использовать сдвиг текста:

$regfile = "m8def.dat" "выбранный тип микроконтроллера
$crystal = 1000000 "частота работы 1 МГц

Dim A As Byte "переменная для организации цикла

Config Lcd = 20 * 4 "указываем какой у нас дисплей
"и конфигурируем ножки для подключения
Config Lcdpin = Pin , Db4 = Portb . 3 , Db5 = Portb . 2 , Db6 = Portb . 1 , Db7 = Portb . 0 , E = Portb . 4 , Rs = Portb . 5

Cursor Off "выключим отображение курсора
Cls "очистим дисплей

Locate 1 , 11 "устанавливаем курсор на первой строке, десятом знакоместе
Lcd "Bascom-AVR" "выведем текст

"цикл сдвига влево
For A = 1 To 10 "повторяем этот цикл пока переменная А не достигнет значения 10
Shiftlcd Left "сдвинем текст влево
Waitms 300 "задержка 300 миллисекунд
Next A
"цикл сдвига вправо
For A = 1 To 10 "повторяем цикл пока переменная А не достигнет значения 10
Shiftlcd Right "теперь сдвинем текст вправо
Waitms 300 "задержка 300 миллисекунд
Next A "увеличиваем значение переменной А на 1

"продолжаем выполнение программы
Wait 1 "задержка 1 секунда

Home F "устанавливаем курсор на нижнюю строчку

Lcd "END PROGRAM" "и выводим надпись

End "конец программы

Рассмотрим взаимодействие пользователя и устройства на базе микроконтроллера. Очень часто пользователю нужно чем-то вводить информацию, и с чего-то ее считывать. Для этих целей очень хорошо подходит клавиатура и дисплей ().Рассмотрим взаимодействие пользователя и устройства на базе микроконтроллера. Очень часто пользователю нужно чем-то вводить информацию, и с чего-то ее считывать. Для этих целей очень хорошо подходит клавиатура и дисплей (). В этой заметке рассмотрим поподробнее отображение информации на символьном ЖКИ со знакосинтезирующим .

Такие индикаторы часто используются при проектировании цифровых устройств, поэтому с ним необходимо уметь работать.
Рассмотрим типовое внутреннее строение знакосинтезирующего ЖКИ :

Внутренняя структура HD44780

В основе ЖКИ лежит матрица из жидких кристаллов, подавая напряжение на элемент которой мы можем «зажечь» точку на экране. В нашем случае матрица состоит из знакомест (чаще всего 8х5 пикселей), сгруппированых в несколько рядков. Этим всем управляет встроенный контроллер HD44780 . У контроллера есть однобайтные ячейки памяти (DDRAM ), содержимое которых собственно отображается на экране согласно таблице записанной в CGRAM . Ячеек памяти обычно больше чем знакомест в ЖКИ , поэтому адресацию знакомест нужно смотреть в даташите. То есть нам необходимо только в нужную позицию записать код нужного знака, а все остальное HD44780 сделает сам.

Для выбора позиции существует виртуальный курсор (номер текущей ячейки памяти, АС), которым можно управлять посредством команд, курсор можно сделать видимым. По умолчанию при записи символа в ячейку, курсор сдвигаеться вперед на одну позицию. Коды символов для ЖКИ поддерживающего кириллицу можно увидеть в таблице:

Старшая тетрада кода будет равна ряду выбранного символа, а младшая – строке. Можно создать свою таблицу символов, записав ее в CGRAM . На каждый символ требуется 5 байт, где единицы отвечают за «зажженные» пиксели. Например, цифра «8» кодируется последовательностью 0x6c,0x92,0x92,0x92,0x6c.
Коды команд приведены в таблице.

Таблица символов HD44780

Значения флагов:


Остается открытым вопрос: «как записать в нужную позицию код требуемого символа»? Для этого рассмотрим за что отвечают выводы ЖКИ . Выводы DB0-DB7 отвечают за входящие/исходящие данные. Высокий уровень на выводе RS дает индикатору понять, что сигнал на выводах DB0-DB7 является данными, а низкий – командой. Вывод W/R отвечает за направление данных, пишутся ли данные в память или читаются из нее (обычно чтение из ЖКИ не используется, можем смело на него подать низкий уровень). Импульс на выводе Е (длительностью не менее 500 нс) используется как сигнал для записи/чтения данных с выводов DB0-DB7 , RS и W/R .

Вывод V0 используется для задания контраста изображения, вывода А,К – для питания подсветки (если она есть в вашей модели ЖКИ ). Оставшиеся 2 вывода – собственно питание ЖКИ . То есть, для управления ЖКИ потребуется 8+1+1=10 выводов. Но можно работать в режиме 4-х битного интерфейса. При этом, сперва будет передавать старшая тетрада команды/данных на выводах DB4-DB7, а после – младшая. Выводы при DB0-DB3 при этом не используются. Итого для управления требуется 6 выводов микроконтроллера.
Теперь рассмотрим живой пример. Напишем программу для вывода текста «сайт» на имеющийся у меня в наличии WH1602А (2 строки по 16 символов).

Для других ЖКИ следует сверить соответствие ячеек DDRAM знакоместам. Схема подключения ЖКИ к контроллеру выглядит так.

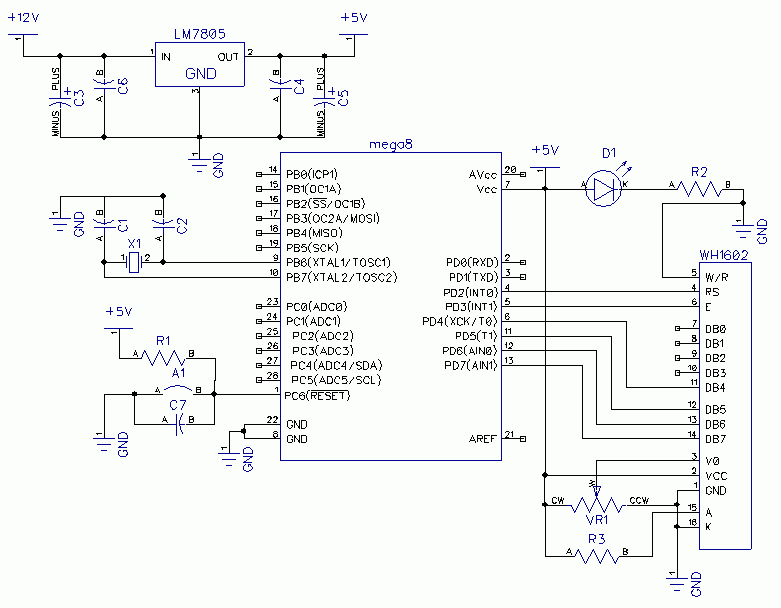

Схема подключения к микроконтроллеру AVR

Резистор R3 - 17 Ом ограничивает ток через подсветку, а переменный VR1 задает контраст (если все правильно подключено и запрограммировано, но индикатор молчит, покрутите VR1, чтобы изображения стало видимым). Также не в коем случае не следует путать полярность ЖКИ , питать его выше 5,5В, со своего опыта могу сказать, что горят они моментально. Назначение всех остальных деталей такое же как в
Теперь перейдем к написанию программы. Для контроля индикатора напишем программу с несколькими ключевыми функциями работы с ЖКИ : lcd_dat(unsigned char x) – для записи данных х, lcd_com(unsigned char x) – для записи команды х, lcd_init(void) – для начальной инициализации индикатора:

#include //библиотека ввода/вывода

1. #define RS 2 //RS=PD2 - сигнал управления ЖКИ

   #define E 3 //E=PD3 - сигнал управления ЖКИ

2. #define TIME 10 //Константа временной задержки для ЖКИ

   //Частота тактирование МК - 4Мгц

3. //Программа формирвоания задержки

   void pause (unsigned int a)

   { unsigned int i;

4. for (i= a; i> 0 ; i-- ) ;

5. //Программа передачи команд в ЖКИ

   void lcd_com (unsigned char lcd)

   { unsigned char temp;

6. temp= (lcd& ~(1 << RS) ) | (1 << E) ; //RS=0 – это команда

   PORTD= temp; //Выводим на portD старшую тетраду команды, сигналы RS, E

   asm("nop" ) ;

   PORTD= temp& ~(1 << E) ; //Сигнал записи команды

7. temp= ((lcd* 16 ) & ~(1 << RS) ) | (1 << E) ; //RS=0 – это команда

   PORTD= temp; //Выводим на portD младшую тетраду команды, сигналы RS, E

   asm("nop" ) ; //Небольшая задержка в 1 такт МК, для стабилизации

   PORTD= temp& ~(1 << E) ; //Сигнал записи команды

8. pause (10 * TIME) ; //Пауза для выполнения команды

9. //Программа записи данных в ЖКИ

   void lcd_dat (unsigned char lcd)

   { unsigned char temp;

10. temp= (lcd| (1 << RS) ) | (1 << E) ; //RS=1 – это данные

    PORTD= temp; //Выводим на portD старшую тетраду данных, сигналы RS, E

    asm("nop" ) ; //Небольшая задержка в 1 такт МК, для стабилизации

    PORTD= temp& ~(1 << E) ; //Сигнал записи данных

11. temp= ((lcd* 16 ) | (1 << RS) ) | (1 << E) ; //RS=1 – это данные

    PORTD= temp; //Выводим на portD младшую тетраду данных, сигналы RS, E

    asm("nop" ) ; //Небольшая задержка в 1 такт МК, для стабилизации

    PORTD= temp& ~(1 << E) ; //Сигнал записи данных

12. pause(TIME) ; //Пауза для вывода данных

13. //Программа иниализации ЖКИ

    void lcd_init (void )

    lcd_com(0x2c ) ; //4-проводный интерфейс, 5x8 размер символа

    pause(100 * TIME) ;

    pause(100 * TIME) ;

    pause (100 * TIME) ;

14. //Основная программа

    int main(void )

    DDRD= 0xfc ; //Инициализация portD

    PORTD= 0x00 ;

15. pause(1000 ) ;

    lcd_init() ; //Инициализация ЖКИ

17. lcd_dat("w" ) ; //Вывод "www.сайт"

    lcd_dat("w" ) ;

    lcd_dat("w" ) ;

    lcd_dat("." ) ;

    lcd_dat("a" ) ;

    lcd_dat("v" ) ;

    lcd_dat("r" ) ;

    lcd_dat("l" ) ;

    lcd_dat("a" ) ;

    lcd_dat("b" ) ;

    lcd_dat("." ) ;

    lcd_dat("c" ) ;

    lcd_dat("o" ) ;

    lcd_dat("m" ) ;

19. lcd_dat("I" ) ; //Записываем "It"s so easy"

    lcd_dat("t" ) ;

    lcd_dat(""" ) ;

    lcd_dat("s" ) ;

    lcd_dat(" " ) ;

    lcd_dat("s" ) ;

    lcd_dat("o" ) ;

    lcd_dat(" " ) ;

    lcd_dat("e" ) ;

    lcd_dat("a" ) ;

    lcd_dat("s" ) ;

    lcd_dat("y" ) ;

21. while (1 ) //бесконечный цикл

22. return 1 ;

Программа очень проста, разобраться в ней не составит труда любому, кто хоть немного владеет C для AVR . Для латиницы и цифр ASCII коды совпадают с зашитыми в знакогенератор ЖКИ , поэтому позволительно использовать lcd_dat(‘A’) . Можно создать свою библиотеку для работы с ЖКИ, выделив функции lcd_dat(unsigned char x), lcd_com(unsigned char x), lcd_init(void) в отдельный модуль LCD.h и подключать его за надобностью.

Эта затея очень экономит время, стоит только один раз написать нужные функции, а потом все время их только использовать. Также можно подметить, что неудобно выводить длинную фразу по одной букве, для этого можно нашу выводимую строку запихнуть в массив из unsigned char и выводить с помощью цикла:

int main(void )

{ unsigned char data [ 14 ] = { "w" , "w" , "w" , "." , "a" , "v" , "r" , "l" , "a" , "b" , "." , "c" , "o" , "m" } ;

unsigned char i;

DDRD= 0xfc ; //Инициализация portD

PORTD= 0x00 ;

1. pause(1000 ) ; //Задержка, чтобы ЖКИ успел включиться

   lcd_init() ; //Инициализация ЖКИ

2. for (i= 0 ; i< 14 ; i++ ) //Вывод записи побуквенно

   lcd_dat(data[ i] ) ;

Только не стоит забывать, что нумерация массивов в С начинается с нуля. Существующую программу можно без существенных изменений использовать совместно с контроллером ATtiny2313 , подключив ЖКИ к PORTB , та как PORTD у ATtiny2313 имеет всего 7 выводов, а не 8, как у ATmega8 .

Также советую подключать ЖКИ с помощью разъемных соединений. Очень удобно при отладке программы, когда нужно вывести некоторые промежуточные данные. Подсоединил один разъем и всего дела. В продолжение этой заметки в ближайшее время рассмотрю и отображение считанной информации на ЖКИ .
Всем хорошего дня;)

есть маленький недочет в этом примере

есть маленький недочет в этом примере, возможно по этой причине у многих не работает пример!

вобщем пример лаконичен и прост, поэтому в глаза не бросается маленький недочет(тем кто ориентируется в языке "С"), и уж тем более тем кто только только знакомится с AVR и языком "С", возможно они даже недоумевают как так....пишут сделайте так и будет как на картинке....а не тут то было...

вобщем вся проблема с циклами задержки, для того чтоб дисплей поспевал за контроллером, а именно в функции-

//Программа формирвоания задержки

void pause (unsigned int a)

{ unsigned int i;

for (i=a;i>0;i--);

вроде на первый взгляд все верно, но компиляторы для микроконтроллеров стремятся оптимизировать код для максимальной компактности получаемого образа флешь памяти программ... и не видя никакого смысла в пустом цикле и соответственно далее по цепочке за ним: все вызовы, объявления констант и всего связанного с этой безсмысленно по его разумению функцией...попросту убирает это из кода во время сборки...

по крайней мере это справедливо для atmel studio 6.1, и в этом можно убедится просмотрем папку проэкта, там есть *.lss файл содержащий асемблерный код данной программы, генерируемы при сборке проекта. никакого намека на реализацию функции void pause...

в итоге при прошивке контроллера на дисплее получается случайный мусор или пустота...при нажатии несколько раз на ресет мусор может исчезать и вновь появлятся...явно на лицо расссинхронизация проца и экрана

а вот если сделать маленькую поправку

void pause (unsigned int a)

{ unsigned int i;

for (i=a;i>0;i--)
asm("nop");

То для компилятора это обретает смысл, это так же подтверждается явным появлением реализации функции в асемблерном коде

0000006c
:
6c: 9c 01 movw r18, r24
6e: 03 c0 rjmp .+6 ; 0x76
70: 00 00 nop
72: 21 50 subi r18, 0x01 ; 1
74: 31 09 sbc r19, r1
76: 21 15 cp r18, r1
78: 31 05 cpc r19, r1
7a: d1 f7 brne .-12 ; 0x70

и скорей всего все заработает....покрайней мере у меня на atmega16 (внутренняя RC синхронизация 1Mhz) и использовании atmel studio 6.1 было именно так... возможно на др частотах придется поигратся с константой #define TIME 10 и/или значениями передаваемыми функции void pause

вот здесь-> pause(значение) ...или pause(значение*TIME) ....

удачи в обучении управлению AVR!

Смотри, представь что ЖКИ -

Смотри, представь что ЖКИ - пишущая машинка, бумага в машинке - память ЖКИ, каретка - указатель курсора. Кроме того ЖКИ на экран выводит не все содержимое памяти, а лишь часть. Вроде как некоторое окно, которое мы налаживаем на нашу бумагу с текстом.

Вот I/D задает как мы будем печатать, справа-налево или слева-направо.
S определяет, будем ли мы сдвигать окно экрана вслед за тем, как печатаем или нет.
S/C - просто смещает видимое окно экрана или каретку машинки.
R/L - уточняет куда (влево или вправо) мы будем сдвигать экран или курсов с помощью флага S/C.

чего-то помоему не хватает!

Содрал вашу прогу и протэусе и на меги8 не стартует. Экран молчит, стал копать по даташитам и вот что нарыл:
не хватает в инициализации первых трех!

0011 - ждем 5 мс
0011 - ждем 100 мкс
0011 - ждем 2 мс
0010 - ждем 41 мкс
0000 - -и-
0010 - -и-
1000
0000
1000
0000
0001
0000
0100

если я не прав поправте!

Не работает!

Попробовал поменять частоты тактирования, задержки при инициализации и выводе символов(команд), пока что безуспешно. По поводу фьюзов, если вы имеете ввиду сконфигурировать выводы порта D c помощью регистров DDRB, PORTD как выходы с низким лог. уровнем, то это я сделал.
От делать нечего скомпилировал простую прогу вывода символов с помощью средств CodeVisionAVR, загнал в PROTEUS - работает!...а с реальным LCD отказывается..

Нет я говорю о том, что

Нет я говорю о том, что попробуй на порт D вывести например мигалку, или просто зажечь сразу весь порт. Я когда купил только микроконтроллер у меня этого не получилось сделать. Порыл форумы, оказалось что там как-то фьюзы запрограммированы что порт D и все его 8 бит не включены. Проверь этот момент, а лучше попробуй перевесить ЖКИ на другой порт например на B. То что программа в протеусе работает а с реальным нет - это и есть разница в параметрах ЖКИ забитого в протеусе и реального.

Не работает!

Собрал и подключил всё как по схеме, только МК использовал ATmega16 и LCD WH1602M, соответственно откомпилировал в WinAVR для него прошивку. Однако, выводить что либо LCD отказался, также собирал в протеусе(на ATmega 8 и LM016L), данные с МК выводятся но на LCD ничего не видно. В чем может быть проблема? (Если это важно, использовал внутренний RC генератор для тактирования на 1 мГц)

1. Для Atmega16 необходимо

1. Для Atmega16 необходимо через фьюзы включить сперва что бы порт D работал.
2. Попробуй изменить частоту тактирования на 4МГц и на 8МГц. Вся проблема ЖКИ в том, что не выдержаны все паузы при инициализации или при подаче команды. А контроллер ЖКИ очень чувствительный к этому.

Есть вопрос:
Собрал схемку хронометра на меге 8 с готовым хексом, - показания выводятся на WH0802,
показание- число из трех цифр, которые выводятся на весь экран, одна цифра состоит из 4-х знакомест. Экран типа псевдографический. Каким образом могла писаться прошивка??
Автор категорически отказывается давать исходники и не комментирует работу- наверное из соображения "интеллектуальной собственности".
По-свободе хочу попробовать написать свою прошивку в учебных целях.

Столкнулся с такой

Столкнулся с такой ситуацией.
Есть два LCD 16х2:
1 - MTC-S16204XFGHSAY
2 - WH1602A-YGH-CTK

1-ый использую в проекте с GPS.
2-ой решил использовать в проекте с клавиатурой. Но по каким то причинам lcd не работает.
Контраст регулируется и появляются квадратики. И все.
Возможно там другой порядок инициализации.
Помогите разобраться
Вот даташиты
filebox.od.ua/?file=24a31fc50d62bfcd658bdadac84088ab

Дисплеи ничем не отличаются.

Дисплеи ничем не отличаются. Распиновка одинакова. Тайминги немного разнятся. Попробуй увеличить задержки при отсылке команд на ЖКИ или понизь частоту МК.

Все ЖКИ на HD44780 имеют идентичную систему команд. Ты какой интерфейс юзаеш, 4-х битный, или 8-ми битный? Еще попробуй увеличить задержку между включением ЖКИ и его инициализацией, примерно до 0,1с. Полярность питания для ЖКИ не путалась, чтобы сгореть им немного надо? То я сдуру как-то спалил, а потом пытался подключить. Тоже выводились черные квадратики, через раз выводились данные, т.е. работал крайне нестабильно.

Использую программы из статей

Использую программы из статей о GPS.
интерфейс 4-ех битный

попробовал прогу отсюда
chipenable.ru/index.php/programming-c/75-chasy-na-mikrokontrollere.html

заработало

А что изменить в вашей проге?

Обрати внимание на задержки

Обрати внимание на задержки после подачи команд инициализации и конфигурирования, может в том дело. У меня был случай тоже примерно такой, но контроллеры были и тот и тот одинаковые, а програма работала только на одном.

Аналоги HD44780

Столкнулся с проблемой - не могу найти ЖКИ WH1602A по разумной цене. Например
в чипдипе такие стоят chipdip.ru/product/wh1602a-ygh-ct-k.aspx
700 деревянных. Что такое YGH в названии "WH1602A-YGH-CT(K), ЖКИ 16х2, англо-русский"
Какие есть аналоги ЖКИ на базе HD44780? Вот нашёл страничку micronika.ru/order.phtml?vid=64 - там в названии FDCC1602A-FSBFBW-51SR содержится 1602A,
просто обратил внимание. Может и FDCC1602A-FSBFBW-51S сойдёт без особого изменения кода?
Какие проблемы могут возникнуть при использовани
не собственно HD44780 от Хитачи, а его аналогов?
ЗЫ Не плохо бы почитать про использование различных ЖКИ, аналогов хд44780, чем МЭЛТ"овские
ЖКИ плохи
